嘉腾仪器最新推出玻璃制品质量检测系统
发布者:东莞市嘉腾仪器仪表有限公司 日期:2007年06月20日

 玻璃制品生产在生产过程中会产生气泡、瑕疵等质量缺陷。在质量要求越来越严格、市场竞争越来越激烈的今天,运用机器视觉技术与运动控制、网络通讯结合的玻璃制品自动检测系统,带给企业的,绝不仅仅是一项技术上的变革。

一、 系统概述

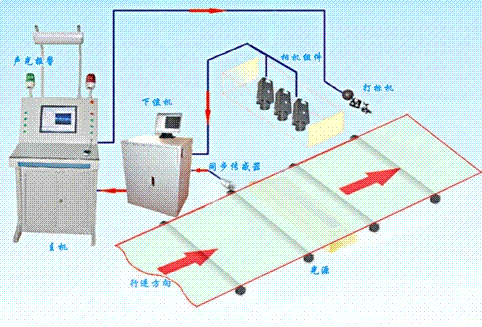

质量检测系统

工作示意图,相机数量根据实际需要配置

        系统目的:不合格产品的检测

        检测对象:玻璃制品

        缺陷对象:气泡、伤痕、瑕疵、砂粒、结石、光畸变点、夹杂物等

        最大检测速度:230m/h

        检测宽度:2100mm  (可调整)

        检测长度:根据版长  (可调整)

        检测结果处理:报警灯响亮;显示缺陷图案;

        可选择贴标机

二、系统方案

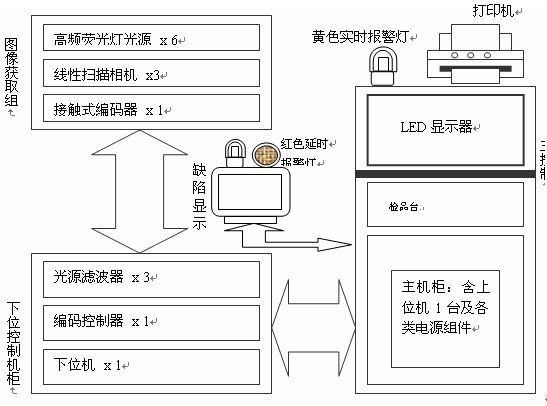

质量检测系统连接框图

1、高性能线性扫描相机

      镜头视野选择Fov = 500mm;最大线速率11kHz,数据传输率3×25MHz,适用于卷筒纸的检测。

      特征分辨率:0.72mm2

      最小特征的像素点数:FpX =FpY=3 pixels

      空间分辨率(像素中心映射到场景上的间距):RsX 0.2mm/pixelRsY 0.4mm/pixel

      图像分辨率:各相机宽度方向Ri = 2048 pixels

      摄像头的最快扫描速度:Ts =82μs/scan



2、下位机

      线阵相机以1.1万次/每秒的扫描速度采集的图象信息,通过下位机的高速多通道图象采集卡(高性能采集卡,采集速度可达160MB/s,有触发输入、曝光时间控制输出、数字I/O)传输至对应的下位工控机,其数据传输量高达 150M/S。下位工控机依靠预先编写的底层软件,实现在线图象的定位、识别、跟踪、检测,并将检测结果数据向上位机传输。



3、主机

      实现操作及结果处理的上位机。实现系统各项功能的操作、玻璃制品检测设置、玻璃制品记录及缺陷历史记录管理,处理结果的输出:包括报警、显示、贴标和打印检测信息等



4、检测结果处理(贴标机)

      主机报警灯亮,报警音发出,显示缺陷位置;收料工位的报警灯响亮,协助工人剔除废料;贴标机动作,在次品张贴标;打印机打印统计信息。

5、同步传感器

     在线安装脉冲编码器,脉冲编码器产生连续采集的触发信号。

6、光源

     HF荧光灯65W*430KHZ

     亮度控制:软件自动控制

     使用寿命:6000小时(每半年更换一次)

三、系统功能

     系统软件为WindowXP中文版

1、开机自检

        检测摄像头的连接;

        网络连接;

        初始化工作

2、设置制品参数

        批号、名称、检查人、检查时间;

        检测物的宽度;

        检测物的长度;

        检测物的列数。

3、设置缺陷检测等级

       检测等级:高、标准、中、低四级(或依厂方要求分等)。

4、加载模板图片

5、设置检测模式及范围

       分别设置相机各自的检测模式及范围,将总坐标系划分为6个部分,对应6列产品分离检测,并建立相应数据库。

6、检测开始

       气泡、砂粒、结石等点状缺陷检测采用Blob算法进行查找,突出特征夹杂物、沾锡、光畸变点线状缺陷检测采用直线检测或投影技术能识别0.12MM的花纹偏差和色彩差别.

       针对厂方常见的花纹缺陷、气泡、砂粒、结石、沾锡、光畸变点、夹杂物和玻璃完整性等缺陷,系统能快速、准确的分辨和识别。

四、系统检测结果输出方案

1、报警器发出不同报警银,黄、绿灯实时闪烁;

2、利用灰度显示方式静止显示缺陷图案及缺陷图案在整幅图中的位置,缺陷部分用红块闪烁。保存和调阅历史缺陷图片;

3、在缺陷玻璃到达收料工位时(分列)红灯闪烁,同时蜂鸣器报警,提示工人次品信息。报警延时在100180m/min速度之间可调,速度为130m/min时能精确到垛。

4、分列贴标机依据控制信号动作,在缺陷张边缘贴上识别标签。(注:该项为可选配置)

5、对应每列小卷产品,分离缺陷张数据库,打印机打印每卷次品信息。
