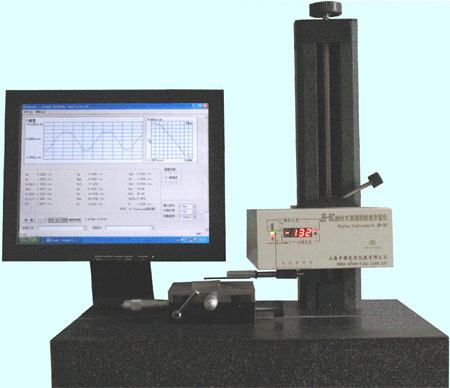

表面粗糙度测量仪

表面粗糙度测量仪

应用领域:

本仪器系贯彻GB/T 6062-2002(eqv ISO3274:1996)标准制造的,经过几年批量生产改进提高、性能稳定、故障率低。
    ★ 仪器按划GB/T 6062-2002(eqv ISO3274:1996)标准每评定段水平取样达1600点,共9600点,最小间距0.5μm,16bit的分辨率使有效灵敏度高达0.001μm。
    ★ 天然钻石触针无导头式640μm线性范围新型粗糙度传感器,测力小符合标准、数据重复性好。可按用户需要提 供特种测量配件。
    ★ 除提供Ra,Rz,Rt,Rp,Rpm等20余种参数外,还能提供内燃机专用Rmr曲线参数。评估磨 损的Rk系列、R参数
    ★ 本机有高斯滤波器及2CR滤波器可供选择,并带有曲线修正软件,能测量曲面上的粗糙度。
    ★ 本机在Windows操作系统下界面十分友好稳定。测量软件符合粗糙度定义,可自动校正精度、确保仪器在线保持高精度的工作状态;使用简单方便,能在计算机内贮存测量结果、数据、图形;编辑统计平均值等测量数据,便于网络传输。




主要技术指标

按JJF1105-2003触针式表面粗糙测量仪校准规范最高档

测量参数

Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2……

最大测量长度

25mm;50mm

直线度测量精度

0.4μm

滤波器

高斯(Gaussian)滤波器(ISO11562:1996),2RC滤波器

截止波长

0.25,0.8,2.5

测量重复性

3%

相对示值误差

±5%

示值稳定性

3%

测量长度

λc ╳3、4、5、6、7(1.0-17.5mm)

测量范围

640μm

分辨率

0.001μm

测量速度

0.1mm/s,0.32mm/s,0.5mm/s

返回速度(自动)

1mm/s

传感器针尖

R=2μm钻石(测量力1mN);R=5μm钻石(测量力4mN)


技术承诺:本机可选测 波纹度参数
标准配置:6C驱动器;
无导头粗糙度传感器6C2-T1E;
大理石电动升降立柱;
X-Y精密工作台;
粗糙度及轮廓仪专用软件Profile Application V2.0;
工控专用境外品牌16位A/D数据采集卡PCI。
