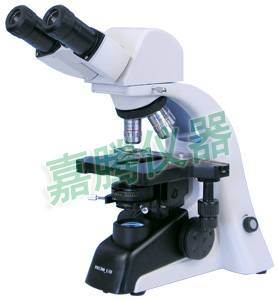

PH100系列视频数码显微镜

应用领域：

仪器特点：

◆ 显微镜机架一体化设计
◆ 真正内置CCD/CMOS摄像系统
◆ 镜下目视成像与显示终端图像完全同步

1、观察体：
       铰链双目，内置CCD/CMOS显微摄像系统，360°旋转，30°倾斜瞳间距50－75mm；
2、目镜：
       广角WF10X/ф20mm，P16X/ф18mm ，高眼点，大视场，视度可调
物镜：平场消色差4X、10X、40X（弹）、100X（弹油）；
3、转换器：
      内倾四孔，钢珠轴承定位，朝镜臂内安装，使操作更为方便；
4、载物台：
      双层机械移动平台，尺寸160mm×142mm，移动范围76mm×52mm，
双切片夹；
5、调焦机构：
      粗微动同轴，三角钢丝导轨，升降更平顺，带有手轮松紧调节和限位机构；

6、聚光镜：
      阿贝聚光镜，可变光阑，数值孔径1.25，聚光镜中心可调；
7、电源：
     开关电源AC100-220V，卤素灯12V/20W，亮度可调，可满足多种照
明要求（可选LED照明）；
8、软件：
     jaten显微图像软件，功能强大，操作简单。

◆ 数字头
      可内置CCD 47万/85万像素、CMOS 48万/200万/300万像素显微摄像机；
信号输出：视频Video、S_Video，数字USB1.0、USB2.0，IEEE1394。

◆ 描绘管
从观察筒中可以看到绘图笔的笔尖，很容易准确地绘制出所观察显微镜像的结构轮廓图。

组件技术规格		PH100_V	PH100_VU	PH100_U	PH1300_U	PH2000_U	PH3100_U
光学主机部分
目镜	广角WF10X	2只	2只	2只	2只	2只	2只
目镜	广角WF16X	2只	2只	2只	2只	2只	2只
数字观察头	CCD 47万摄像头一体化	◆	◆
	CMOS 48万摄像头一体化			◆
	CMOS 130万摄像头一体化				◆
	CMOS 200万摄像头一体化					◆
	CMOS 310万摄像头一体化						◆
物镜平场消色差	4X	195N ◆	195N ◆	195N ◆	◆	◆	◆
	10X	195N ◆	195N ◆	195N ◆	◆	◆	◆
	40X（R）	195N ◆	195N ◆	195N ◆	◆	◆	◆
	100X(RO)	195N ◆	195N ◆	195N ◆	◆	◆	◆
转换器	四孔内倾	◆	◆	◆	◆	◆	◆
平台	双层机械移动平台 140mm×132mm，70mm×50mm	◆	◆	◆
平台	双层机械移动平台 160mm×142mm，76mm×52mm				◆	◆	◆
支架	粗微动同轴	◆	◆	◆	◆	◆	◆
聚光镜	阿贝聚光1.25，带可变光阑中心可调	◆	◆	◆	◆	◆	◆
照明光源	卤素灯12V/20W，亮度可调	◆	◆	◆	◆	◆	◆
电源	开关电源AC100V-AC246V	◆	◆	◆	◆	◆	◆
刻度尺	0.01mm刻度尺 1片	◆	◆	◆	◆	◆	◆
切片	植物、血片各1片	◆	◆	◆	◆	◆	◆
包装	铝合金包装箱	◆	◆	◆	◆	◆	◆
光电CCD、CMOS成像信号输出部分
CCD摄像头	47万像素	◆	◆
CMOS摄像头	48万像素，带驱动光盘			◆
CMOS摄像头	130万像素，带驱动光盘				◆
CMOS摄像头	200万像素，带驱动光盘					◆
CMOS摄像头	310万像素，带驱动光盘						◆
信号输出接口	Video接口	双TV	◆
	USB1.0接口		◆	◆
	USB2.0接口				◆	◆	◆
信号输出线	Video视频线	2根	1根
信号输出线	USB信号线		1根	1根	1根	1根	1根
显微图像电脑处理分析软件
显微图像软件	PHMIAS2006 Ver2.0中文版		◆	◆	◆	◆	◆
选配件
选配件	1. 无穷远光学系统：无穷远平场消色差物镜 4X 、 10X 、 40X （ R ）、 100X （ OR) 2. 平场目镜： P10X 、 P16X 3. 平场物镜： 25X 、 63X （ R ） 4. 暗场、偏光、相衬、落射荧光、落射金相装置 5. 显微 6X 描绘管 6. 显微图像处理自动分析软件（医用版）
