简述影像测量仪的标尺系统

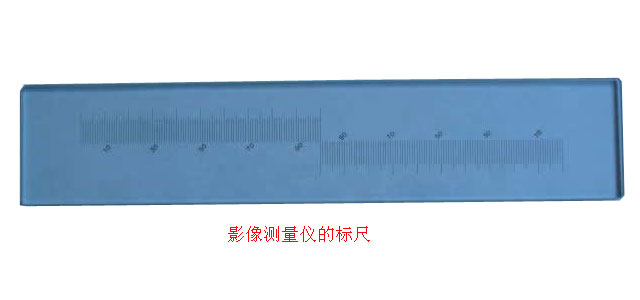

     影像测量仪的标尺是测量仪对测量工件的对比尺度标准。就像卡尺上的刻度一样，起到比较和较量的作用。任何测量都有一个本质，就是将被测量与标准量相比较，以确定被测量的量值。标准量的实物形式称为标准器，例如量块，标准杆等。影像测量仪的测量过程就是利用仪器内部的标尺与被测量进行比较，从而对被测量的工件获取数值和标准。

    目前常用的影像测量仪的几何测量标准可分为端度标准，线纹标准，角度标准和形状位置标准等。端度标准是长度标准分类中的第一种标准器，它是由两端面间的距离而定的尺寸标准。线纹标准是长度标准中的第二种标准器，它是由两刻度（分度）线间的距离而确定的尺寸标准，例如：光标尺，分厘尺，量表等等。随着技术的进步，现在琥始使用激光干涉仪，光栅，容栅，电感测量仪，感应同步器等线位移传感器代替线纹标准器。角度标准则量长度标准分类中的第三种标准器。它是由两条相交的线间或两个相交的面间的角度所形成的标准。此类标准器有角度量块，正弦杆，角度编码器，旋转分度校正盘，多面棱规等等。此外，还有形状，位置标准，如真圆度的标准球，表面粗糙度的标准比较片，轮廓测量的标准比较片，平晶，平尺，直角尺，环规，塞规，螺纹规，标准圆球等等。
