影像测量仪控制系统的典型结构
发布者:东莞市嘉腾仪器仪表有限公司 日期:2014年01月15日

       就像前面很多的文章提到的一样,影像测量仪可以根据控制系统软件的不同,可以分为手动型 的,半手动半自动的,全自动型的.正是由于这么多的不同的自动化或者半自动化功能,光学影像测量仪对其控制系统差异也十分显著.

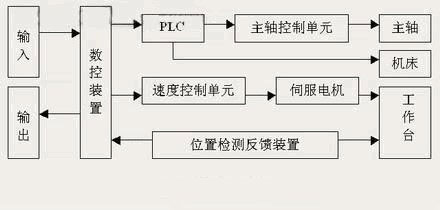

影像测量仪的伺服控制系统示意图

      首先讲讲原始的手动型的检测仪器吧.这款仪器的控制系统主要包括读取光栅尺读数.光源控制等简单功能.这类控制系统结构简单,精度自然也不会很高.当通过十字线瞄准测量点后,手动给出测量触发信号,该信号通知控制卡CPU实时地读出光栅尺的数值,计算出相应的空间位置,形成采样坐标值X,Y,供后续的数据处理使用.对光源的控制则是通过安装机台上的旋钮来简单的控制光源的开关及亮度.

    再者就是自动型和半自动型仪器.它们都是在手动型的基础上进行有效的改进而成的.主要技术改进就是在控制系统上.也就是应运软件上.这种系统被称为CNC自动化控制系统,有些公司又把它们称为伺服系统.CNC系统是由计算机来控制的.其主要运行环境就是WINDOS,部分也可以是LINUX.利运计算机来操作CNC软件,从而发出各种人为的意向指令.其主要功能包括:读取机台空间坐标值,机台位置控制,镜头变倍控制,光源控制,操作手柄控制.仪器状态实时监控,还包括机台几何误差实时补偿,温度补偿等.
