讲解影像测量仪配件机加工艺

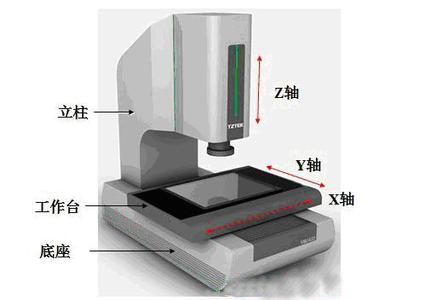

    影像测量仪内部需要机加的配件很多,特别是一些齿轮和机架板.从一台影像测量仪的结构示意图中,我们可以明显的看到,这些配机尽管都是五金件,而且材料即使是铝合金,但是如果用压铸工艺来成形,似乎不太可能.所以,在这里,我们特别强调的这些配件的机加工艺.

     刚才说了,这些配件的取材都是铝合金,少部份大配件是铸铁.但这里我们只针对众多的铝合金配件讲机加工艺.例如我们要加工一个影像测量仪的机架.取材后,要进行第一道工艺就是镂空.把材料内部需要留腔的部份全部镂掉,镂空后,再用电脑锣来车取精确位.每款仪器的结构不同,所以精确位也不一样.因此,在针对不同款的机架车铣时,要重新设计程序和更换刀具.完成车铣工序后,就是去导角,及表面打磨.这部份比较简单,最后就是钻孔攻牙.在钻孔攻牙工序值得注意的是:钻头的选择.相同孔位,钻孔钻头跟攻牙钻头是不一样的.区别它们的办法就是钻头的直径和螺纹距离.但是,普通情况只要说明是国标钻对头还是非标钻头,他们的规格分别是多少就行了.

    上面只是简单的介绍了对影像测量仪机架的机加工艺,但还有很多的其它配件,它们的加工工艺各不相同,有的要用到车床,有的要用到铣床,特别精密的还要用到慢走丝等等.我们针对每一种不同的配件都有相应的加工要求.所以,在仪器生产工厂,我们也通常看到很多的机加生产设备.
