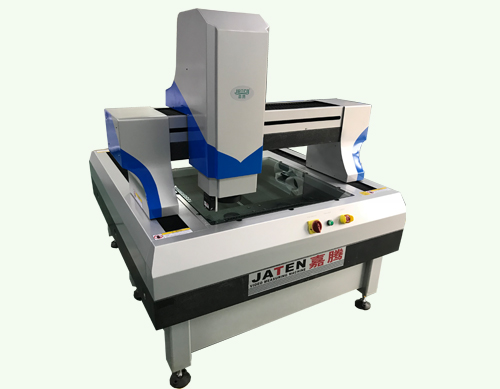

MV-6060CNC全自动影像测量仪

应用领域:
采用龙门式结构(桥架式),结构稳定不变形,主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等。



1、仪器用途

   该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定,且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性,和准确的定位功能,影像Z轴可自动对焦、配合自动变焦镜头,可实现自动变焦而不需倍率校正。

2、MV_6060CNC大行程全自动影像测量仪规格参数

2.1 影像系统

2.1.1 摄影机:日本原装彩色1/2″CCD摄像机
2.1.2 变焦物镜倍率:0.7~4.5X 或自动变焦镜头
2.1.3 视频总倍率:30X~190X
2.1.4 物方视场:10.6~1.6mm 表面光源与透射光源均用LED,48组可编程。

2.2 工作台

2.2.1 金属台面尺寸(mm):760×640
2.2.2 玻璃台面尺寸(mm):550×350
2.2.3 运动行程(mm):500×300
2.2.4 Z轴升降行程:200mm
2.2.5 工作距离:92mm
2.2.6 X、Y、Z数显解析度:1um
2.2.7 X、Y座标示值误差:≤(3+L/200)um

 全自动影像测量仪效果清晰
