数据处理器/数显箱

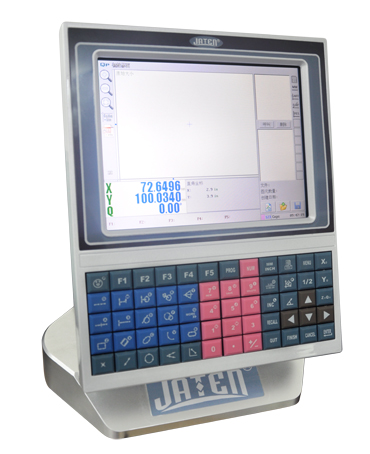

QP600数据处理器(数显箱)

应用领域:
QP600高端数据处理器(数显箱)适用于处理来自测量投影仪和测量显微镜等测量仪器的数据。它基于实时操作系统,具有强大的测量功能,简单的按键操作、简洁形象的界面显示、方便数据保存、调用、打印等特色。QP600数据处理器(数显箱)提高了操作人员的生产效率、减少误差、节省了总的测量时间和降低了生产成本。

产品特点:

1、基于实时操作系统,处理器系统更稳定、功能更丰富、数据更准确

2、大型可触摸液晶显示屏,支持触摸操作,操作更简单方便。

3、支持将测量数据保存到文件,这些文件可以保存到SD卡中。文件存储数量不限,仅限于SD卡的存储容量。用户可通过SD卡跟PC或其它QP600交换数据。

4、丰富的外部接口,方便连接到个人计算机、打印机、USB设备、SD卡及网络。

5、功能明确的功能键、数字键、基本要素测量指令键、指令键、游标键、测量模式选择键,简单、易用,便于快捷操作。

6、具有将一些重复性的操作步骤录制成程序的功能,允许用户运行这些程序来实现重复性的工作。

7、实现“所见即所得”功能,通过坐标值的显示功能、坐标辅助线、游标功能及图元的缩放等,可显示图元列表中所有图元的坐标信息、方便顾客对比查看图标的相对位置及光栅尺移动的位置。

8、灵活的系统设置,包括语言选项、系统设置、显示选项、高级管理、补偿选项、通讯端口、打印设置、设备信息、管理选项。方便在不同环境中使用。



产品功能简介:  产品规格参数:

1、点、线、圆、角度、距离、矩形和螺纹等图形元素的测量、预置和构造功能,其采样点可达到99个;
2、坐标的摆正:主要作用是为了帮助测量者摆正工件,以方便测量,提高测量速度。
3、提供三种语言可供选择:简体中文、繁体中文和English
4、清除功能:可以清除列表、清除摆正、清除所有。
5、折半功能:可将当前坐标数值除以2,利用此功能,可以快速确定当前坐标值的1/2值。
6、权限功能:用户需要密码才可具有所有操作项的权限。
7、系统日期与时间显示,方便客户查阅保存的图元信息。
8、丰富的显示选项,包括线性尺寸单位、角度显示形式、公制线性精度、英制线性精度、角度DMS显示精度、角度DD显示精度、扩展区显示类型(可选择直角坐标系(CART)和极角坐标系(POL))、光栅尺范围、是否使用光栅尺游标。
9、轴设置功能:包括Z轴类型(线性光栅尺和旋转编码尺)、各项光栅尺类型、解析度、计数方向、RI点有效电平、坐标零点的设置、补偿类型(线性、区段)。
10、支持RS232通讯端口的参数设置,包括波特率、数据位、停止位、校验位和数据帧格式。
11、打印功能:可以打印图形元素和三轴的显示值。支持设定打印时需要打印的信息,包括在打印的数据中包含标题、在每组数据之间插入空行、在每行数据后面打印单位等。
12、可显示数据处理器硬件的基本信息,可对触摸屏进行校准,提高触摸屏的点击精准度。可开启与关闭蜂鸣器的声音,调节背光的亮度。
13、呼出功能:将已存储永久图形元素从图形列表里调用出来,以快速定位到某个指定的图元。
14、程序功能:允许用户运行这些程序来实现重复性的工作。用户也可以进行编辑、复制和删除这些程序。
15、游标、辅助线功能:方便顾客查看光栅尺移动的位置、对比查看图标的相对位置。
16、坐标值的显示功能:能显示图元列表中所有图元的坐标信息,方便顾客查看。
17、支持将测量数据保存保存到SD卡中,用户可通过SD卡跟PC或其它QP600交换数据。

 重量  约3kg
 尺寸  210mm x 260mm x 60mm
 输入电源  12V/2A以上
 功耗  最大24W(不包括任何选件)
 工作温度  10℃~30℃
 存储温度  -10℃~50℃
 相对湿度  < 90%(无冷凝水)
 坐标数  3轴
 操作键盘  轻触键盘
 光栅尺接口  DB-9型母型接口
 光栅尺信号  两路相差90°相位角的TTL方波,驱动能力大于10mA
 光栅尺分辨率  可设置
(分辨率有0.1um、0.2um、0.5um、1um、2um、5um)
 RS232  DB-9型母型接口  <-5V(‘1’),   >+5V(‘0’)
 脚踏开关界面  短路接触式
 微型打印机  可选配件
