CNC非接触式经济型三坐标测量仪

应用领域:
嘉腾仪器最新推出的Power Metro系列产品经济型三坐标测量仪,是光学测量技术的新突破,具有高效率,高灵活性和高精密的先进影像测量系统。
〓 三坐标测量仪仪器特性

◇ Z轴为导航太铝合金材料
◆ 固定桥式结构,花岗岩床台
◇ 加装雷射测头可与3D扫描软件结合
◆ 精密的机械设计
◇ 高刚性的材质
◆ 采用科学的校正与组装技术
◇ 完善的校正报告与技术文件

PowerMetro系列

→ 经济型E系列三坐标测量仪
→ Fetura系列实用型三坐标测量仪
→ PowerMetro L系列大型三坐标测量仪

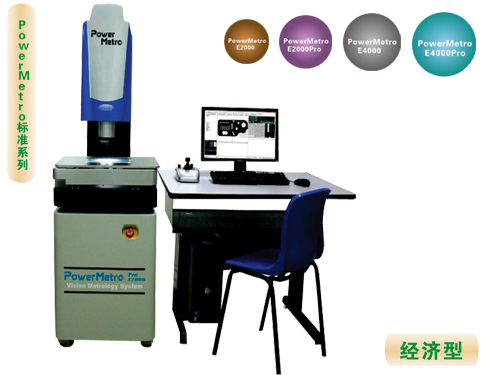

三坐标测量仪实物图



〓 坚固 防尘设计

CNC 坐标测量系统应具有高速移动的 XYZ 工件台,且精度高、重复性高和可靠度高 Power Metro 影像测量系统 XYZ 工作台采用桥式设计,除牢固的花岗石底座和立柱外,Z 轴采用航空铝合金材料,增加定位精度。另外,与其它同类产品采用塑料相比,Power Metro 影像测量系统的保护外壳采用高精度、加固的玻璃纤维制成。


〓 强大的软件功能

与 Power Metro 影像测量仪系统匹配的是我公司独立开发的 Smart Inspector Pro 测量软件,SmartInspector Pro 是一款多功能、易操作的软件,此软件可编程进行重复测量任务以达到全自动测量。 Smar tInspectorPro 拥有精密影像处理、获取坐标数据和几何运运算等功能。测量结果可直接输出为 EXCEL 格式。另外,可供用户选配的 PowerMatch 软件可显示工件点云通过将点云与 CAD 设计图进行比较,可直接反映出工件与原设计的差异。
  三坐标测量仪细节图



 型号(Model) PowerMetro E2000 PowerMetro E2000 Pro PowerMetro E4000 PowerMetro E4000 Pro
 测量范围(mm) X 200 200 400 400
 Y 200 200 300 300
 Z200
 技术指标Technical Features
 影像摄取系统SONY 1/2" High-resolution black & white CCD camera USB2.0
 分辨率0.5um
 重复精度2.0um
 测量精度U1 x、y = (3.0+L/333)um
U1 z = (3.0+L/250)um
U2 x、y = (4.0+L/250)um
 光源照明系统白色高亮度轮廓光 白色高亮度环光(4向3环)
 CCD两种对焦模式快速对焦 & 高精度对焦
 镜头类型 手动双倍
 手动定格Zoom同轴控制镜头组
 自动变倍
 伺服马达Zoom同轴控制镜头组
 手动双倍
 手动定格Zoom同轴控制镜头组
 自动变倍
 伺服马达Zoom同轴控制镜头组
 缩放倍率
 (3段同轴Zoom)
 25X 50X 100X (分辨率:1280X1024)
 18X 27X 40X 53X 79X 104X
 (分辨率:1440×900)
 22X 45X 98X
 (分辨率:1440×900 19")
18X 27X 40X 53X 79X 104X
 (分辨率:1440×900)
22X 45X 98X
 (分辨率:1440×900 19")
 机器特征Machine Features
 机器型式旋臂型直立式
 机器重量(净重/毛重)280kg/300kg480kg/520kg
 最大载荷15kg
 最高运行速度X、Y=200mm/sZ=100mm/s
 最高加速度1000mm/s2
 系统特征System Features
 控制系统全自动CNC控制系统
 驱动系统四轴程控:三轴交流伺服马达全闭回路控制,高精密级线性滑轨与预压滚珠螺杆驱动,步进马达Zoom同轴控制镜头组
软件配置 标准Smart Inspector PulsSmart Inspector Pro3.0Smart Inspector PulsSmart Inspector Pro3.0
 选配PowerMatch 3D/2D色阶比对软件;CAD整合型报表;精密测量操作系统等
 操作系统Windows 7
 外部工作环境Operating Environment
 电源220V    50~60HZ    >10A
 功率700W
 温度范围20℃±2℃    1℃/1h    2℃/24h    1℃/m
 湿度范围40%~70%
 电脑配置可选(实际出货以报价单为准)
