三坐标测量仪

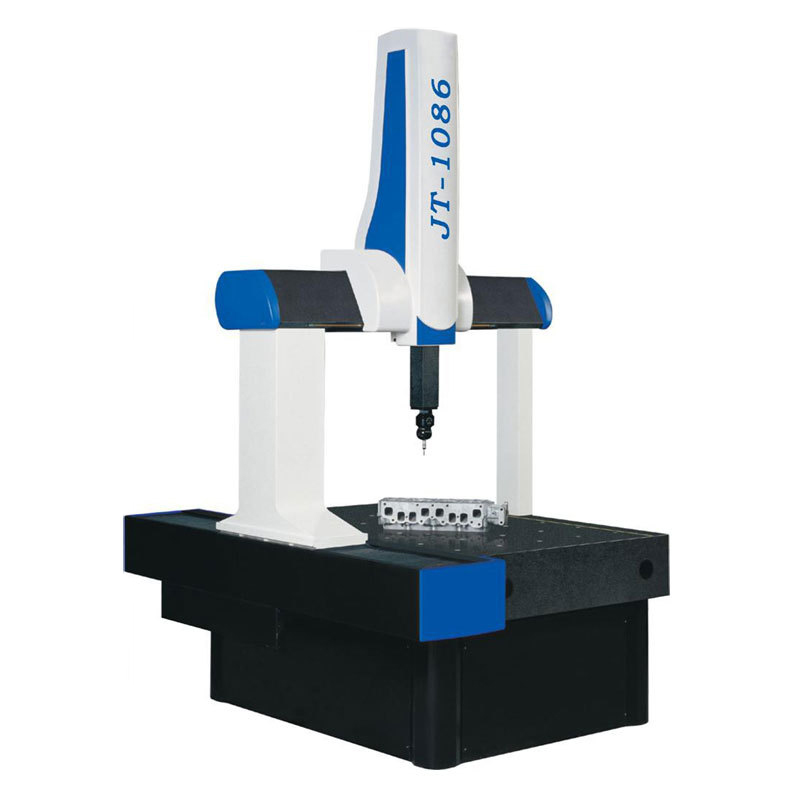

手动三坐标测量仪

应用领域：
三坐标（三次元）测量仪/三次元测量机/三坐标测量机主要用于机械、洗车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、叶片、曲线、曲面等的测量。

仪器特点：

该系列三坐标测量仪主体结构由花岗石的导轨和工作台，移动桥式结构组成，保证整机机械系统的精确稳定；无摩擦的全气浮支撑导轨，最大限度的减少运动中的角摆；自粘式带状金属光栅心与平台、横梁用Z轴花岗石基体融为一体，使其三轴具有同样的温度膨胀系数，从而增加了仪器的稳定性。
该系列三坐标测量仪具有功能强大、性能稳定、精度高、操作简单、维护方便等特点，相对于其他产品系列比较而言，该系列具有结构简单、承载能力强、工件放置空间开阔、装卸便捷等特点。

三坐标测量机型号	JT-654	JT-765	JT-865	JT-875
测量范围而（mm）	X 500	X 600	X 600	X 700
	Y 600	Y 700	Y 800	Y 800
	Z 400	Z 500	Z 500	Z 500
外形尺寸（mm）	X 950	X 1050	X 1050	X 1150
	Y 1050	Y 1200	Y 1300	Y 1300
	Z 2000	Z 2200	Z 2200	Z 2200
分辨率	0.5	0.5	0.5	0.5
示值误差	3.5+L/250	4.5+L/200	4.5+L/200	5.0+L/200
空气压力（kg/cm²,NL/min）	0.6~0.8Mpa	0.6~0.8Mpa	0.6~0.8Mpa	0.6~0.8Mpa
最大承受重量（kg）	300	500	500	500
