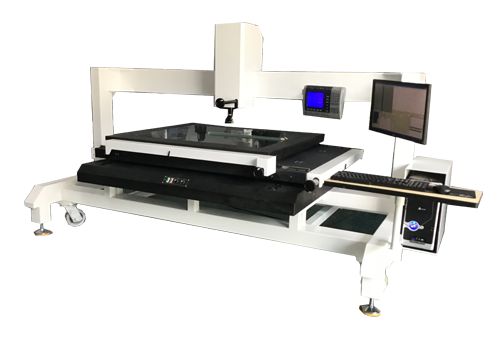

VMS-6040CNC全自动影像测量仪

应用领域:
该系列大行程全自动影像测量仪主要应用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。


1、仪器特点

     该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定,且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性,和准确的定位功能,影像Z轴可自动对焦、配合自动变焦镜头,可实现自动变焦而不需倍率校正。。

2、VMS-6040CNC大行程全自动影像测量仪规格参数

2.1 影像系统

2.1.1 摄影机:高解析度彩色CCD摄像机;
2.1.2 变焦物镜倍率:0.7~4.5X 或自动变焦镜头;
2.1.3 视频总倍率:30X~190X(配2X物镜时,总视频放大倍率可达到时380X);
2.1.4 照明系统:连续可调式LED环形表面光源与轮廓光,根据放大倍率确定最大光强。

2.2 工作台

2.2.1 工作台面尺寸(mm):760×560
2.2.2 玻璃台面尺寸(mm):450×650
2.2.3 运动行程(mm):600×400
2.2.4 Z轴升降行程:200mm
2.2.5 X、Y、Z数显解析度:0.0005mm
2.2.6 X、Y坐标示值误差:≤(3+L/200)um

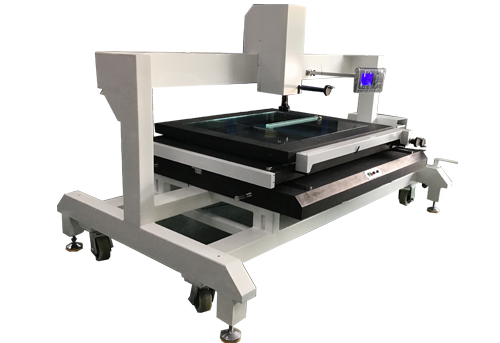

  VMS-6040CNC全自动影像测量仪


2.3 X、Y轴向马达运动速度:<120mm/s

2.4 Z轴向马达运动速度:<60mm/s

2.5 仪器外形尺寸:1840×960×1867

2.6 仪器重量:800Kg
