PCB线路板检测设备

线路板线宽测量仪

应用领域:
线路板线宽测量仪JT-LW9083 是嘉腾光学针对电线电缆线宽行业最新研发的线宽测量仪,采用显微镜结构,光学对焦测高功能,线宽线距测量仪测试原理:采用光源照射被测电路板,经光学放大和相机的光电信号转换,将图像信号传至计算机,显示界面清晰的图像,然后通过鼠标直接点选图像测量区域,进行寻边检测并返回测量结果。深受行业好评!

>>>该仪器是线路板线宽测量仪JT-LW9083,它具有以下特点:



■ 配备高精度大理石台面,保证极高的稳定性及刚性

■ 多元化的测量功能可以快速准确的测试出PCB的线宽、线距

■ 配备进口专业测量软件,测试更精准、数据更权威

■ 适用于:内层板、外层板、盲孔、底片



>>>线路板线宽测量仪技术参数



型号

JT-LW9083

外型尺寸 L*W*H(mm)

900 * 830 * 1220

测量范围(mm)

X

3.2

Y

2.4

承重kg

35

总重量(kg)

200

影像测量及测量系统

CCD

1/3寸彩色高分辨率摄像机 520TV线(可选配)

变焦物镜

卡位式调节方式艺保障重复精度

视频放大倍率

60X-450X

工作距离

90mm

线性精度(um)

0.001

重复精度(um)

0.001

照明

LED冷光源

温湿度

温度范围:15-30°C,相对温度:20-80%(非冷凝)

电源

220V±10%(AC) 50HZ

机器功率(w)

400

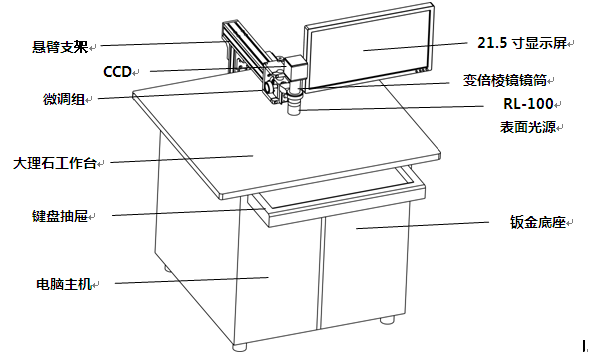

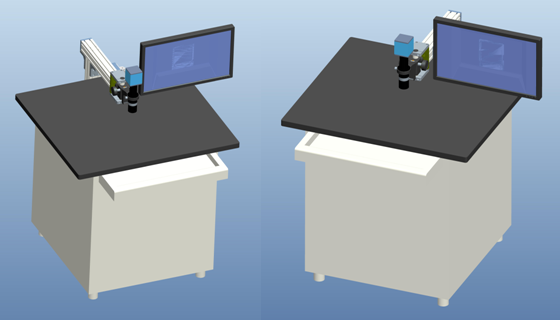

>>>结构图
